Apple LEDシネマディスプレイMB382J/A(24インチ)が入荷しました

貴重な24インチシネマディスプレイ

cinemawin既に生産終了モデルですが、Apple LED CinemaDisplay 24-inchが入荷しました。
Windowsとの接続も試みつつご紹介になります。

まずはざっくり機種のご紹介

apple-led-cinema-display-mb382ja_b正面から見ると気づきにくいんですが

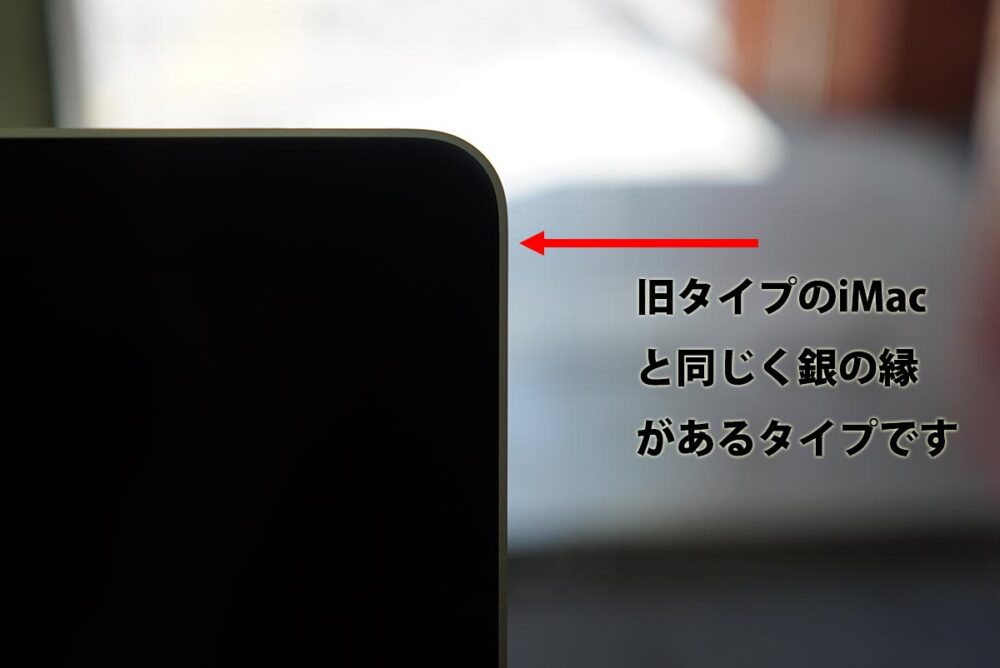

displayhu少しだけ縁があるタイプになります。現行のiMacや27インチシネマディスプレイのようにフラットではありません。ここは好みが分かれるところですが、私はこの縁ありタイプが無骨で好きだったりします。

codeコネクタ類はRetinaモデルとMacBookAirシリーズの新しいモデル以外でご利用頂ける電源コネクタ、
映像入力用のminiDisplayportとオーディオ&ハブ用のUSB2.0が出ています。

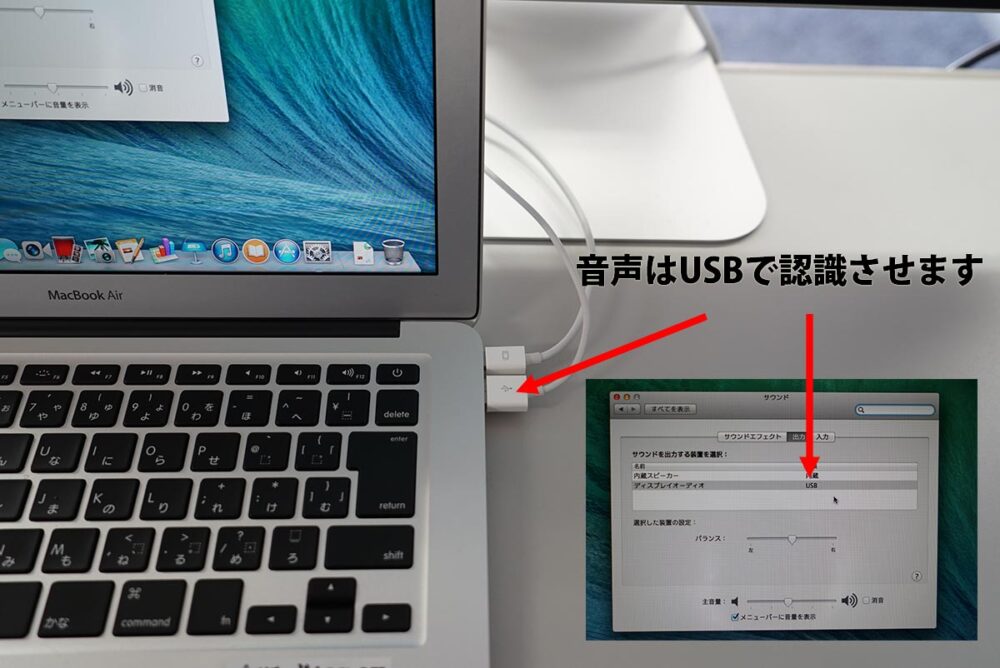

27インチモデルではminiDisplayportがオーディオ入力を兼ねていますが、24インチモデルはUSBを刺さないとディスプレイスピーカーが使えません。

sound

Windowsと繋いでみよう

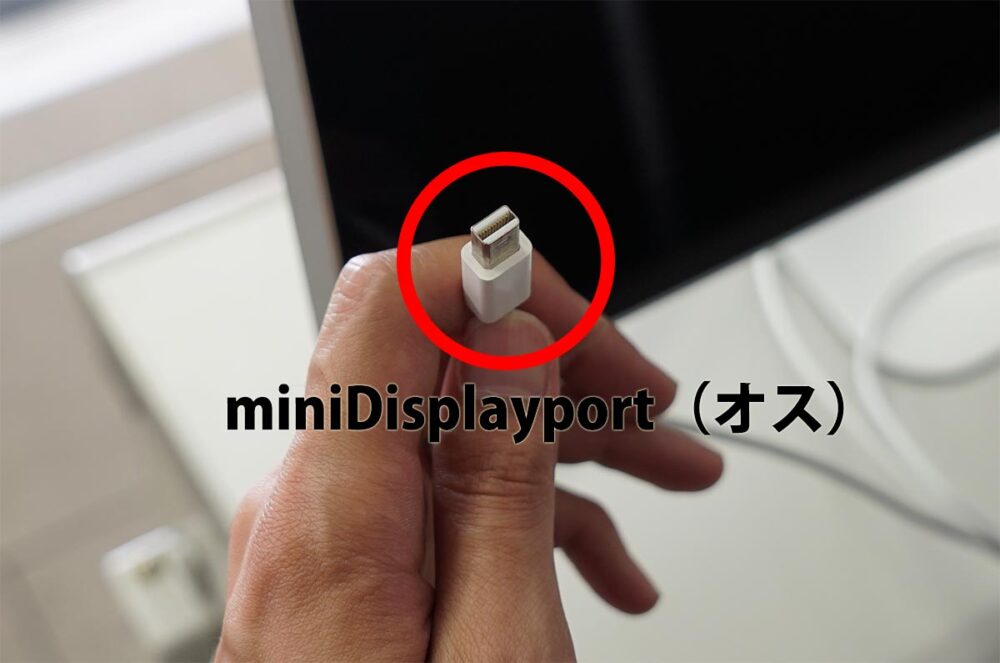

mdosこの端子がディスプレイ本体から直接出ているためWindowsとの接続が出来ませんでした。

WindowsPCでminiDisplayport出力を採用しているものは極わずか(Surfaceシリーズ等)のため
せっかくの美しいモニターもWindowsお断り状態でした。

また、HDMI出力をminiDisplayport端子に変換する事も出来ないので、Windowsでは使えないんだと諦めていました。が、Displayportを搭載したWindowsが数機種入荷しましたので変換して接続できるようになりました。

Displayportに関してはコチラの記事も合わせてどうぞ。

Displayport to minidisplayport

d-m

これを使いまして、miniDisplayport端子のメスを作ります。

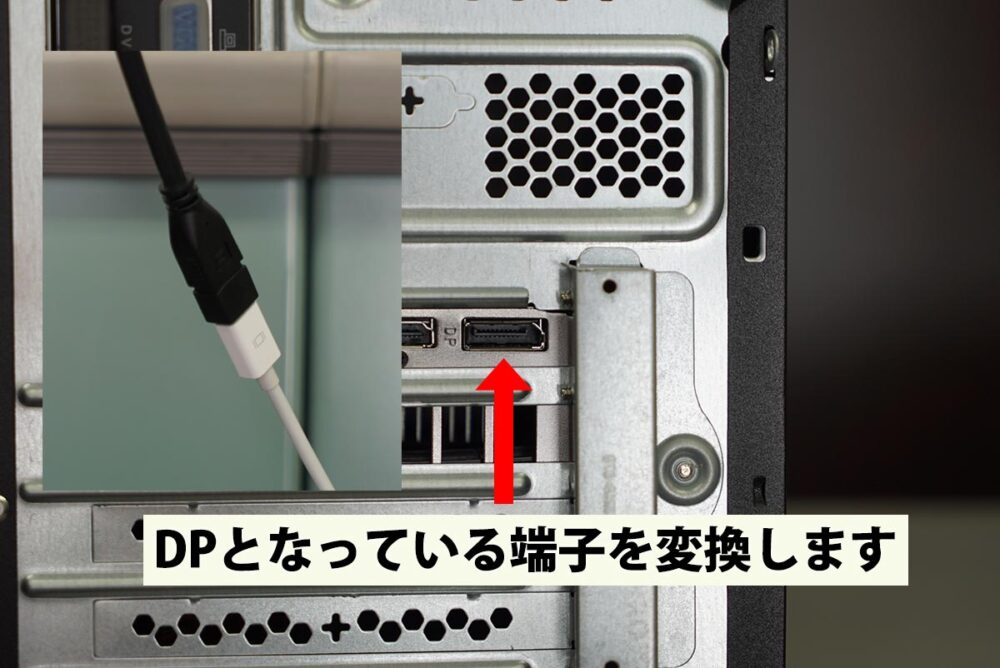

dpmiDisplayportとminiDisplayportは形こそ違えど同じ物です。HDMIでは出来なかった変換が行えるのはそのためです。

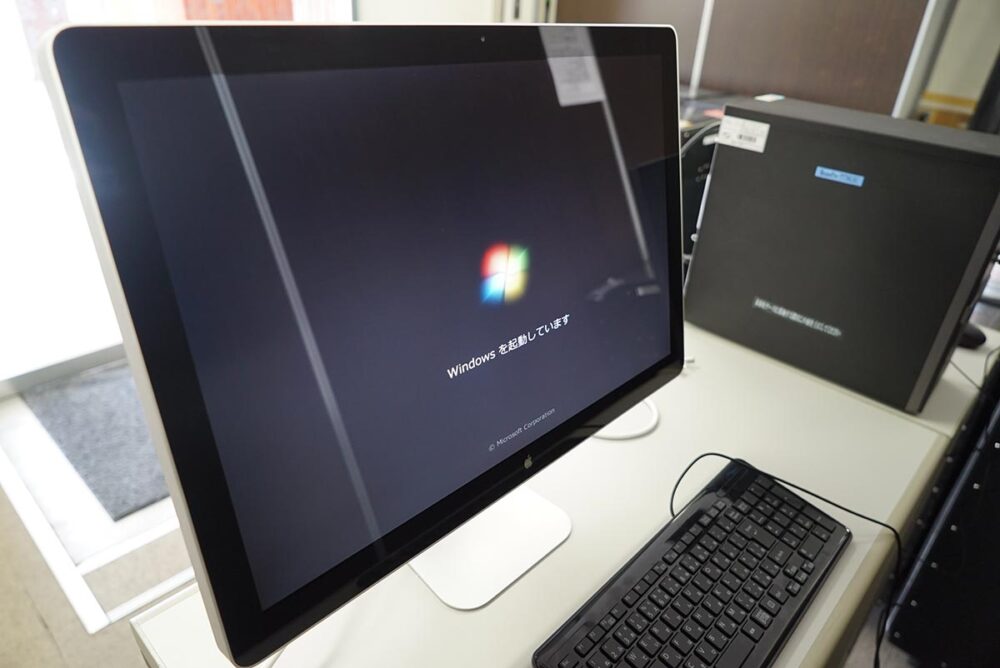

DSC00017無事起動しました!Windowsも音声はUSB接続が必要ですのでご注意ください。

最後にDisplayport搭載WindowsPCをご紹介

MousePro T770G

CELSIUS H730

Precision M6800

変換いらずでそのまま繋げるのがこちら

SurfacePro3
